关于立式加工中心基础知识讲解

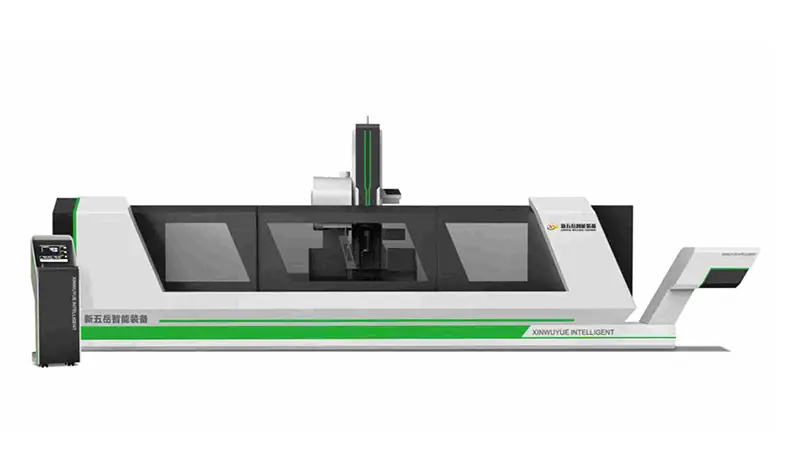

立式加工中心可完成铣削、钻孔、钻孔、攻击螺纹、切割螺纹等工艺。铝型材加工中心至少为三轴和两个联动，一般可实现三轴和三个联动。有些可以进行五轴和六轴控制。立式加工中心柱高度有限，减少箱体工件的加工范围，是立式加工中心的缺点。但立式加工中心工件夹紧，定位方便，叶片运动轨迹易于观察，调试程序检查测量方便，可及时发现问题，停机处理或修改，冷却条件易于建立，切割液可直接到达工具和加工表面，三个坐标轴与笛卡坐标系一致，感觉直观，图案视角一致，芯片易于去除和脱落，避免划伤加工表面。与相应的水平加工中心相比，结构简单，占地面积小，价格低。

类型及特点

立式加工中心主要根据立柱是否移动分类

(1)固定立柱型

1)十字工作台类型(图7-25)布局类似于单柱立式坐标镗床或十字工作台类型的数控立式钻床，适用于盖板零件高度小的多工序加工。

2)主轴箱(图7-26)主轴箱在行驶或横架上X，Y向运动，主轴滑枕作Z向运动。适用于中小零件高度小的多工序加工。
