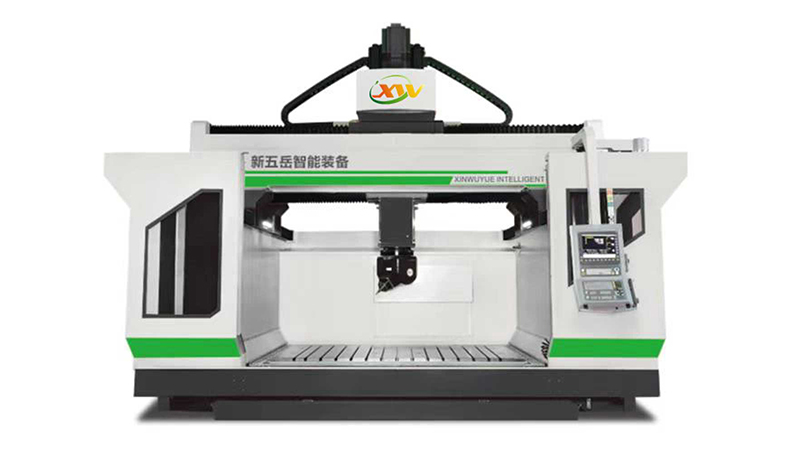

五轴龙门型材加工中心
项目 | 参数 | |
行程 | X 轴 | 1600mm 2200mm 2200mm |
Y 轴 | 2500mm 2500mm 3200mm | |
Z 轴 | 1250mm 1250mm 1250mm | |
A 轴 | ±110° | |
C 轴 | ±360 | |
工作台 | 工作台规格 | 2500*1500mm 2500*2000mm 3500*2000mm |
工作台 T 型槽宽 | 22mm 22mm 22mm | |
工作台承载 | 4000kg 4000kg 4000kg | |
工作台到主轴鼻端距离 | 250~1500mm 250~1500mm 250~1500mm | |
两柱间距离 | 3250mm 3250mm 3950mm | |
驱动模式 | X/Y/Z 轴 | 直线电机 / 直线电机 / 滚珠丝杆 |
进给速度 | X/Y/Z 轴 | 60m/min |
刀库 | 刀库形式 | 伞式 Umbrella type |
主轴锥孔 | HSK A63 | |
刀库容量 | 16 | |
换刀时间 | 8 秒 8 seconds | |
定位精度 | X 轴 | 0.01mm |
Y/Z 轴 | 0.01mm/0.02mm | |
润滑冷却系统 | 润滑系统 | 自动润滑 |
桥式五轴龙门型材加工中心产品介绍：
天车式龙门结构。
A 轴 ±110° C 轴 ±360°。
直线电机驱动。
快移速度每分钟 60m/min。
扭矩电机驱动二轴头。
广泛适用于航空航天，汽车覆盖件等大型零件的精密加工。
项目 | 参数 | |
行程 | X 轴 | 1600mm 2200mm 2200mm |
Y 轴 | 2500mm 2500mm 3200mm | |
Z 轴 | 1250mm 1250mm 1250mm | |
A 轴 | ±110° | |
C 轴 | ±360 | |
工作台 | 工作台规格 | 2500*1500mm 2500*2000mm 3500*2000mm |
工作台 T 型槽宽 | 22mm 22mm 22mm | |
工作台承载 | 4000kg 4000kg 4000kg | |
工作台到主轴鼻端距离 | 250~1500mm 250~1500mm 250~1500mm | |
两柱间距离 | 3250mm 3250mm 3950mm | |
驱动模式 | X/Y/Z 轴 | 直线电机 / 直线电机 / 滚珠丝杆 |
进给速度 | X/Y/Z 轴 | 60m/min |
刀库 | 刀库形式 | 伞式 Umbrella type |
主轴锥孔 | HSK A63 | |
刀库容量 | 16 | |
换刀时间 | 8 秒 8 seconds | |
定位精度 | X 轴 | 0.01mm |
Y/Z 轴 | 0.01mm/0.02mm | |
润滑冷却系统 | 润滑系统 | 自动润滑 |
冷却系统 | 喷水冷却 | |
机械规格 | 气压需求 | 0.6~0.8MPa |
高度 | 4500mm |
